生产线布置图
开卷→校平伺服送料→冲孔→成型→切断→出料
设备概述：
轧辊采用组合结构，速差及成型阻力小，对钢板表面磨损小。每个隔套、轧辊上都打有永久标号，便于调试。采用优质模具钢，淬火后，精密数控车床精加工，表面镀硬铬，抛光镜面化处理，硬度高，耐磨性好，使用寿命长。
功能及配置：整线采用PLC控制，人机界面显示，制件长度数字设定，制件长度可调整。硬件配置有配电柜操纵台、配有计数器;操作方式有手动/自动两种。

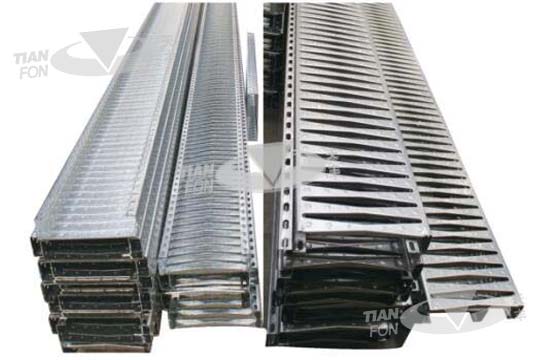

TF脚踏板冲压成型自动生产线
该线具备开卷、校平、伺服送料、冲孔、压型、立边，辊压成型、切断等自动柔性流水线生产功能，即可生产C型材，又可生产M型材，压型翻边高度可达到17.5mm,厚度范围大：从1.5mm到3.0mm,即完美的解决了C型材底部驱动面积小的动力难题，又解决了预冲变形的辊弯工艺难题，还完美地实现了冲孔、辊压、剪切有机结合的一剪多用的功能 。
技术参数：
| 参数表 | 项目 | 单位 | 参数 | 备注 | |
| 1 | 原材料规格 | 类型 | Q320 | ||
| 强度 | MPa | 320 | |||
| 厚度 | mm | 1.5--3.0 | |||
| 卷料内直径 | mm | 610 | |||
| 重量 | T | 5 | |||
| 2 | 板型宽度 | mm | 大约 382-686 | ||
| 3 | 生产线速度 | m/min | 0-12 | ||
| 4 | 轧辊材质 | GCr15， | |||
| 5 | 轧辊驱动 | 三相交流电源外部传动400V(±10%)，50HZ | |||
| 6 | 操作系统 | ||||
| 7 | 总电机功率 | Kw | 62 | ||
| 8 | 电气控制系统 | PLC自动控制系统 | |||
| 9 | 维度 | mm | 约32000*4000 | ||
