TF金属仓1.2-27/90仓顶板冷弯生产线
设备概述：
设备用途：
TF1.2-27/90TF仓顶板冷弯装备整套装备采用悬壁成型结构，气动翻转平台，实现板材变截面材料的生产。
-
增值保障：
售前免费技术咨询
售中技术团队定制
售后1对1技术指导
免费获取报价
15225939987
生产线布置图
上料--校平--收边丝--分剪下料--板料收集--切缺口--切端头-- 一次辊弯成型--集中冲孔---换向移位-- 二次辊压成型及冲孔--翻边--码垛
概述
1、TF金属仓仓顶板冷弯生产线可以完成变截面、多规格产品。该线具有自动化程度高、工艺流程短、适用性强、结构合理、操作方便且生产的型材有较好的抗压抗弯等特点。
2 该生产线能生产多种板宽、截面、长度的顶板，更换规格时需调整纵横剪角度、冲缺口模具和切端头挡料仅需调整相对位置，真空吸盘和翻边压料块需根据板型不同做相应更换，集中冲孔则需要根据板型的不同，调整个别冲孔机，无需全部调整。通过以上操作，便可实现多种板型的生产。
技术参数:
| 参数表 | 项目 | 单位 | 参数 | 备注 | |
1 | 原材料规格 | 钢材类型 | 镀锌钢 | ||
| 强度 | MPa | 235 | |||
| 厚度 | mm | 0.85-1.2mm | |||
| 卷料内直径 | mm | 1100--1700 | |||
| 重量 | T | 5 | |||
| 2 | 版型宽度 | mm | 100-320 | ||
| 3 | 生产线速度 | m/min | 10 | ||
| 4 | 轧辊材质 | 45号钢表面铬 | |||
| 5 | 轧辊驱动方式 | 外部电机驱动 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 总电机功率 | Kw | 50 | ||
| 8 | 控制系统 | PLC自动化控制系统 | |||
| 9 | 维度(L*W*H) | m | 58X12X1.7 | ||

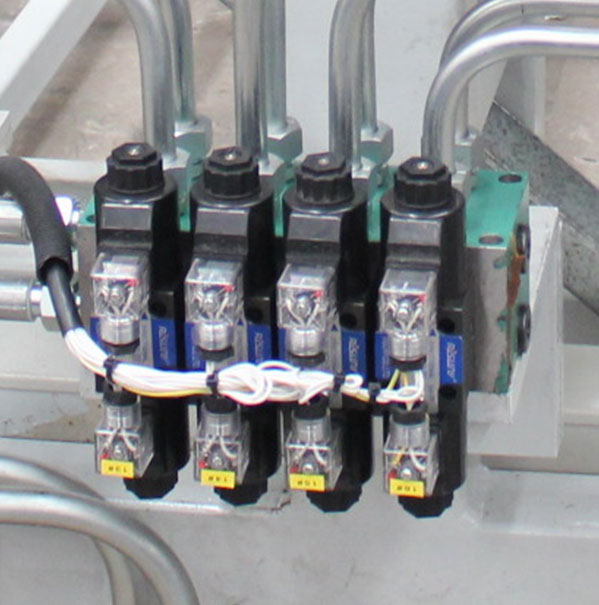

TF仓顶板冷弯生产线冲安装孔部分

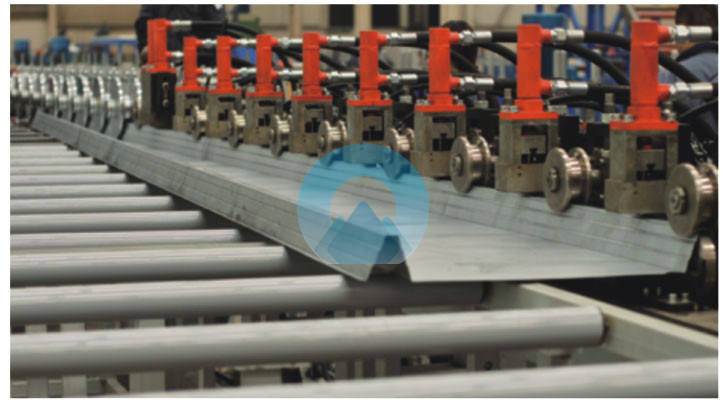

TF仓顶板冷弯生产线成型部分

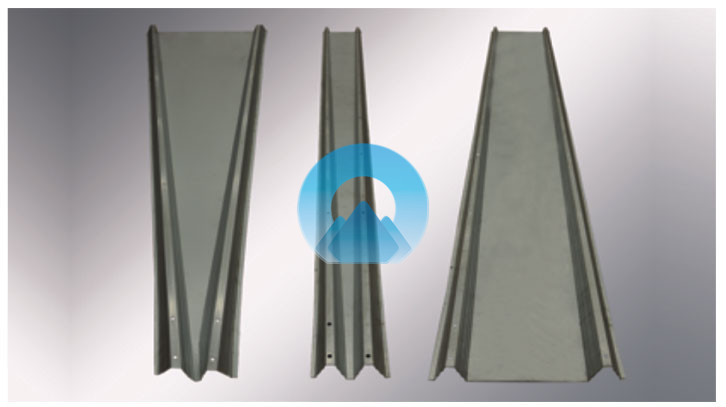

仓顶板型钢
