生产线布置图
上料卷→参数设定→设备启动→开卷→入料导正→校平→辊压成型→冲孔切断压型→产品落料平台
概述
设备概述:

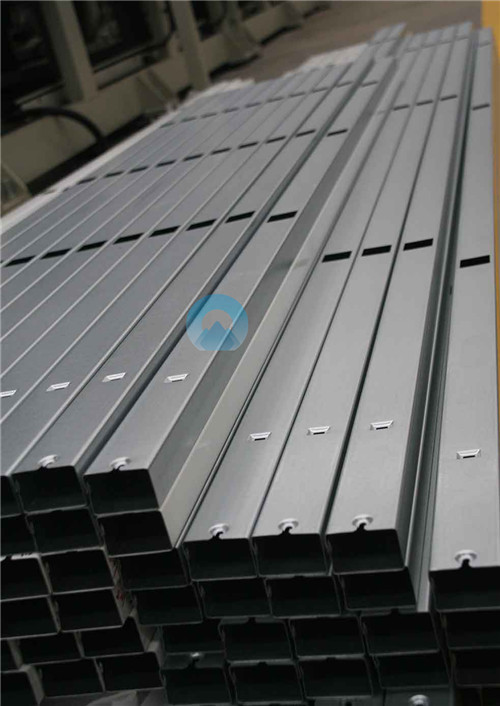

桥架母线槽外壳系列冷弯生产线，具有高精度、高效率、设备可靠性好易操作、安全性好。整条冷弯生产线采用多路智能检测，在线功能完备，新型芯子结构，全防护罩设计，有很好的安全性。
天丰精密冷弯技术与施耐德工控技术的有效集成，同时还有效的集成了先进可靠的液压控制技术、气动控制技术、喷雾润滑技术、双输出传动技术、智能检测技术、可靠地安全防护技术和先进的网络通讯技术。
法国施耐德照明母钱外壳辊压成型生产线，生产速度35米/分钟，产品外形公差±0.2mm.定长精度±0.15mm; 整线具备短路、过载、过压、过流、缺相保护功能，各工位有温度、液压、气压、液位、润滑、板材运行位置、电机速度、安防等检测功能;出现故障时.自动发出声光报警并显示故障位置以及处理办法。
技术参数:
| 参数表 | 项目 | 单位 | 参数 | 备注 | |
| 1 | 原材料规格 | 型钢材质 | 镀锌板钢卷 | ||
| 屈服强度 | MPa | ≤235MPa | |||
| 板材厚度 | mm | 0.5mm | |||
| 卷料内直径 | mm | 500mm | |||
| 卷料重量 | T | 3 | |||
| 2 | 板型宽度 | mm | 165 | ||
| 3 | 设备生产速度 | m/min | 35 | ||
| 4 | 轧辊材质 | D2淬火处理 | |||
| 5 | 设备驱动 | 外部电机驱动 | |||
| 6 | 操作系统 | Windows2000 | |||
| 7 | 总电机功率 | Kw | 11KW | ||
| 8 | 电器控制系统 | PLC自动控制系统 | |||
| 9 | 维度(L*W*H) | m | |||
冲孔部分
成型牌坊
原材料打毛边
校直单元
成型单元
压力表
开卷单元
