生产线布置图
概述

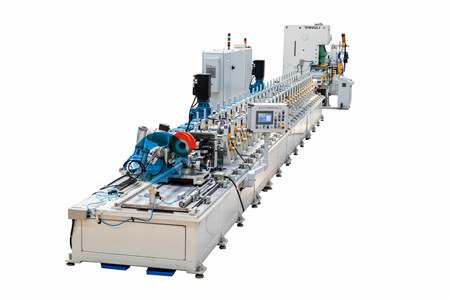

TF35×28动力柜立柱生产线产品是由电器控制，开卷机，校平机，剪切对焊机(简易),伺服送料系统，冲床，定位导向组，滚压成型，定径校型，不?；卸?，无动力双侧出料等工艺的自动化集成设备。要求最好在线冲缺口一次完成，实验确实无法实现，再考虑线下配置专用液压站进行二次冲缺工序，然后进行打包堆垛 本立柱辊压成型生产线，整线生产速度约2-8米/分钟，产品外形公差±0.5mm，伺服送料精度±0.15mm;整线具备短路、过压、过流、缺相?；すδ?，能自动检测记录锯片锯切次数、冲头冲切次数、伺服电机温度报警、气压，润滑加油可以在触摸屏幕上显示提示。出现故障时，自动发出声光报警并显示故障位置以及显示故障处理方法，超出范围，自动停机。
技术参数:
| 参数表 | 项目 | 单位 | 参数 | 备注 | |
1 | 原材料规格 | 钢材类型 | Q235镀锌钢卷 | ||
| 强度 | MPa | ≤195 | |||
| 厚度 | mm | 1.25mm | |||
| 卷料内直径 | mm3 | 300 | |||
| 重量 | T | 2 | |||
| 2 | 板型内卷 | mm | Φ380～Φ530mm | ||
| 3 | 生产线速度 | m/min | 8 | ||
| 4 | 轧辊材质 | 镀铬15 | |||
| 5 | 辊压驱动 | 外部电机驱动 | |||
| 6 | 操作系统 | Windows2000 | |||
| 7 | 总电机功率 | Kw | 大约11KW | ||
| 8 | 控制系统 | Plc自动控制系统 | |||
| 9 | 维度(L*W*H) | m | 24*4.5*2.5 | ||
冲孔部分
动力柜立柱成型部分
